金属增强荧光的机理、调控因素及荧光探针类型

2025-10-29 22:40 集臻生物-小颜

1. 传统荧光技术优势与局限性

荧光技术作为一种高度通用的光谱分析手段，已在多种分析应用中展现出广泛适用性。该技术的核心优势包括超高灵敏度、卓越选择性、方法适配性、非侵入式测量、长距离信号传输以及实时原位分析能力，这些特性使其成为相关研究领域不可或缺的分析工具。然而传统荧光检测也存在一些局限性：

低信噪比：生物组织自发荧光干扰显著，尤其在可见光波段。
光稳定性差：有机染料易光漂白，如FITC在连续照射下衰减快。

2. 金属纳米材料的独特价值

为了解决上述传统荧光技术的局限性，研究人员开发了金属增强荧光（Metal-enhanced Fluorescence, MEF）技术，通过金属纳米结构的光学天线效应实现荧光信号放大。这一突破性方法推动了金属纳米结构在荧光增强领域的广泛应用。金属纳米材料凭借局域表面等离子体共振（LSPR）效应，在紫外-可见-近红外光谱区表现出宽吸收带特性，使其成为理想的荧光增强基底：

可调光学特性：通过形貌调控LSPR峰位（如Au纳米棒纵向峰可调至NIR-II区）。
生物相容性：表面易功能化（如DNA修饰的Au纳米球用于cfDNA检测）。
多功能集成：兼具成像（荧光-SERS双模态）与治疗。

3. 金属增强荧光机理

MEF现象源于荧光团与金属纳米结构（如金纳米颗粒）近距离相互作用时，通过表面等离子体共振（LSPR）增强局域电磁场或非辐射能量转移（如FRET），从而提升荧光强度、量子产率和光稳定性。

3.1 表面等离子体共振（SPR）

局域电磁场增强：金属纳米结构（如金纳米棒）在LSPR效应下产生强局域电磁场，显著提升邻近荧光团的激发效率。
Purcell效应：通过加速辐射衰减速率，抑制非辐射路径，提高量子产率。

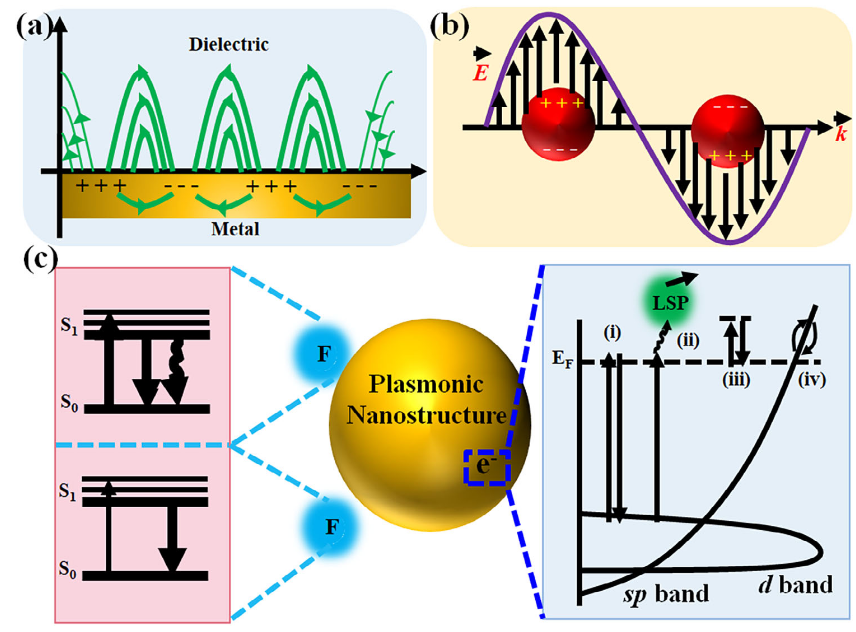

图1 (a) 表面等离子体激元传播示意图；(b) 球形纳米颗粒SPR示意图；(c)等离子体纳米结构示意图、距离调控的荧光增强机制及直接发光的可能电子跃迁过程。

3.2 非辐射能量转移

荧光团激发态能量通过非辐射转移至金属纳米颗粒，再以辐射形式释放。该过程高度依赖金属-荧光团距离（10–30 nm最佳）及光谱重叠。

4. 影响MEF效率的关键因素

4.1 元素组成

Au因高Q因子、生物相容性和易功能化成为MEF首选。如Au纳米球（AuNS）通过DNA修饰实现cfDNA的fM级检测。非贵金属（Al/Pd/Pt），虽可增强荧光，但稳定性较差。

4.2 纳米结构形貌

金纳米结构的形貌通过尖端效应和各向异性显著影响LSPR特性，进而决定MEF效率。

金纳米星（AuNSs）：多分支结构通过等离子体杂化实现NIR区荧光增强。合成中分支长度分布不均会影响重现性。
金纳米笼（AuNCs）：孔隙可负载荧光分子，相比实心结构，电场增强较弱。

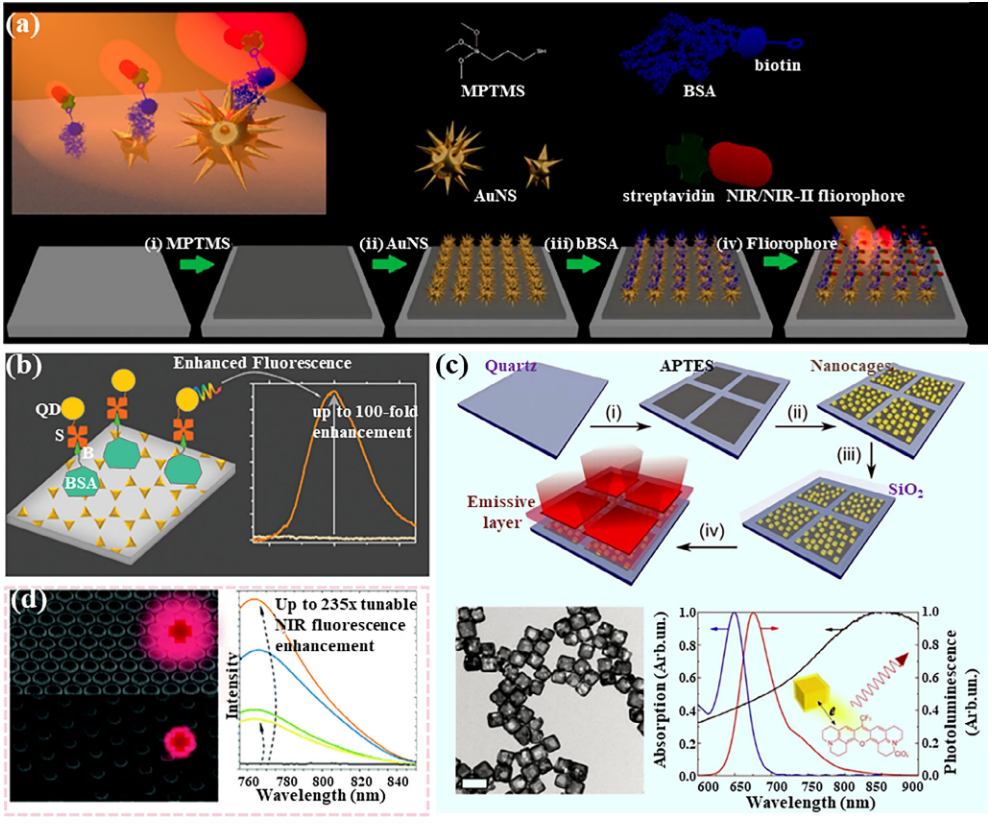

图2采用刺状金纳米星的基底在NIR及NIR-II波段展现出优异的金属增强荧光性能；(b) 金纳米结构阵列荧光增强示意图；(c) 基于金纳米笼的MEF基底制备流程，包含纳米笼透射电镜图像、LD700染料的衰减光谱（蓝线）与发射光谱（红线），以及纳米笼消光光谱（黑线）；(d) 荧光增强的金纳米圆盘扫描电镜图像及其近红外增强荧光光谱。

金纳米棒（AuNRs）：长径比调控LSPR峰位，纵向模式在近红外区产生强电磁场，过大尺寸（>200 nm）会导致散射增强而荧光减弱。
金纳米双锥体（AuNBPs）：尖端曲率半径更小，局部电场强度比AuNRs高。单分散性优于AuNRs，适用于标准化MEF基底。尖端钝化可激发高阶等离子体模式（如l=5多极峰），进一步提升Purcell效应。
金纳米三角形（AuNTs）：锐利尖端产生强电磁场，但产率低于50%，需PVP或BSA稳定，合成均一性挑战大。
球形纳米颗粒（AuNS）：LSPR峰较窄且强度较低，荧光增强倍数通常小于10倍。

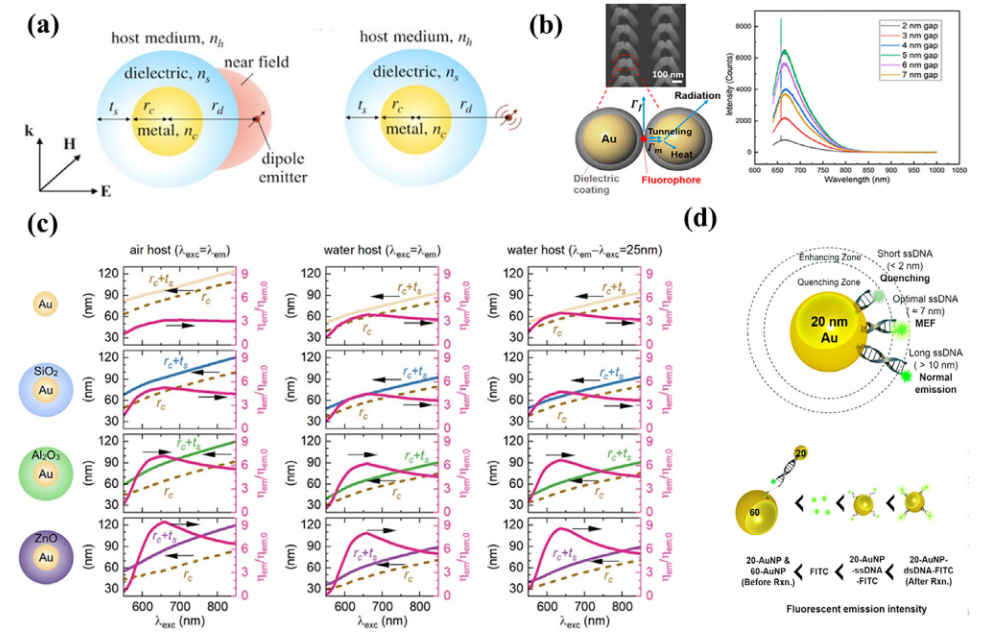

图3 (a)和(b)：基于核壳结构金@介电纳米颗粒的双步骤荧光增强模型及其最优参数(rc, ts)示意图；(c)：结合不同TiO₂间隙塌陷纳米指中尼罗蓝荧光强度的等离子体增强荧光能量转移机制示意图；(d)：20个金纳米粒子与FITC间双链DNA长度产生MEF效应的原理示意图。

4.3 金属-荧光团距离调控

MEF增强效率与金属-荧光团距离呈非线性关系，其核心机制涉及以下两种竞争效应：

电磁场增强：当荧光团位于金属纳米结构表面10–30 nm范围内时，局域表面等离子体共振（LSPR）产生的强电磁场可显著提升荧光激发效率。
非辐射能量转移：距离<10 nm时，荧光团激发态能量通过非辐射转移（如FRET）被金属淬灭；距离>30 nm时，电磁场衰减导致增强效应消失。

4.4 光谱匹配

MEF的增强效率高度依赖于荧光团的吸收/发射谱与金属LSPR峰的匹配程度，其核心机制涉及两种竞争效应：

FRET增强激发：当金属LSPR峰（如AuNRs的纵向模式）与荧光团吸收谱重叠时，等离子体共振能量转移（FRET）可显著提升荧光团的激发效率。
Purcell效应增强发射：即使LSPR峰仅与荧光团发射谱重叠，通过Purcell效应（辐射衰减速率提升）仍可实现荧光增强，作用距离可超出传统FRET范围。

5. MEF增强的荧光探针类型

5.1 基于有机荧光团的MEF

有机荧光团在生物传感和成像中广泛应用，但其固有局限性（如亮度低、光稳定性差）限制了灵敏度。MEF通过金属纳米结构（如AuNPs）的LSPR增强荧光强度和量子产率，显著提升其性能。

5.1.1 传统荧光团（FITC、罗丹明等）：

传统荧光团（如异硫氰酸荧光素FITC及其衍生物、罗丹明类、花菁类染料以及4-(吡啶-2-基)-3H-吡咯并[2,3-c]喹啉PPQ）与适配基底结合时，MEF效应可产生显著增强效果。典型范例为金纳米颗粒可使罗丹明6G的荧光强度提升30倍。

5.1.2 聚集诱导发光（AIE）

聚集诱导发光材料（特别是AIEgens）在固态或聚集态下表现出增强的发射特性，但多数存在量子效率低的问题。将AIE与MEF相结合为开发高亮度AIEgens提供了新思路。采用金纳米簇（AuNCs）作为MEF基底，使4,4ʹ,4ʹ,4ʹ-(蒽-9,10-二基双(乙烯-2,1,1-三基))四(三甲基苯基碘化铵)的荧光强度较单一AIEgens提升15.6倍。

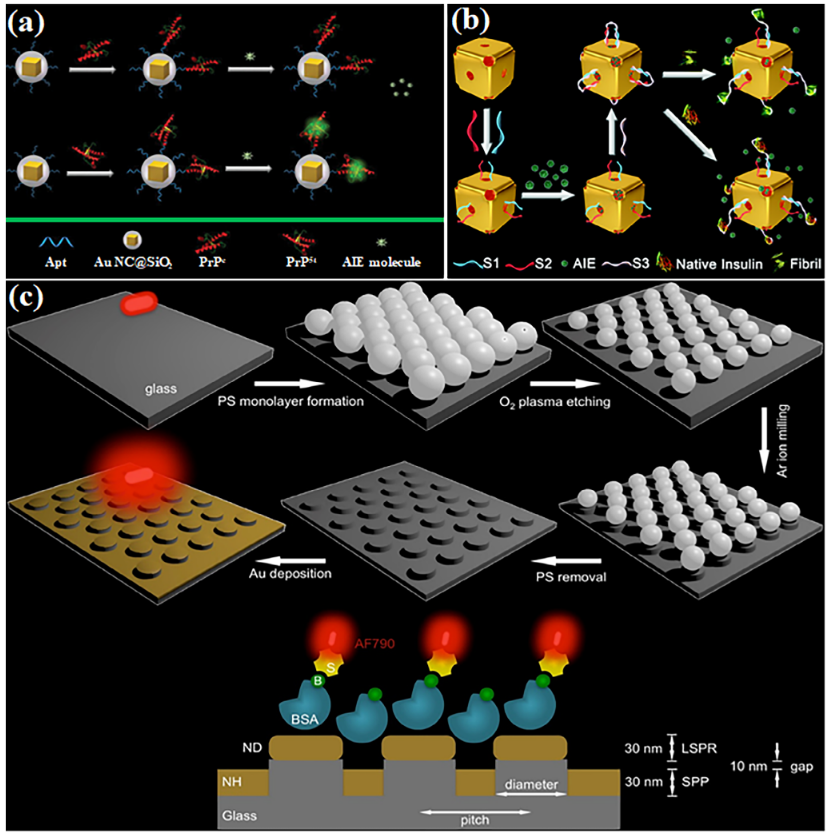

图4 (a) 基于AIE分子的金属增强荧光传感器检测朊病毒蛋白示意图。 (b) 目标触发控制释放型等离子体增强荧光AIE传感器检测天然和纤维化胰岛素示意图。(c) 采用纳米球光刻技术制备三维金纳米孔-纳米盘阵列的工艺流程示意图。

5.1.3 近红外（NIR）荧光团

波长超过650 nm的NIR荧光团具有自体荧光干扰小、组织穿透性强等优势，因此发展基于金属纳米结构基底MEF的近红外荧光增强技术具有重要意义。三维Au纳米孔-盘阵列可实现NIR荧光信号提升400倍。

5.2 基于量子点（QDs）的MEF

量子点作为无机荧光材料，相较于有机染料具有显著优势，包括光谱尺寸可调性、大斯托克斯位移、高量子产率及优异的光稳定性。金属纳米结构（如AuNRs）的LSPR与QDs的激子能级匹配时，可增强激发和辐射效率。AuNRs可使QDs的双光子吸收截面提高12倍，适用于深层组织成像。

5.3 基于上转换纳米颗粒（UCNPs）的MEF

上转换纳米颗粒，特别是镧系元素基材料，能够发射比激发光波长更短的光线，在潜在应用领域展现出独特性能。该类材料与等离子体纳米结构结合时，其可变中间能级与LSPR效应的协同作用成为前沿研究热点。LSPR诱导的能量传递调控为增强上转换发光（UCL）技术提供了新途径。AuNRs的LSPR与UCNPs的激发/发射谱重叠时，可显著增强UCL。

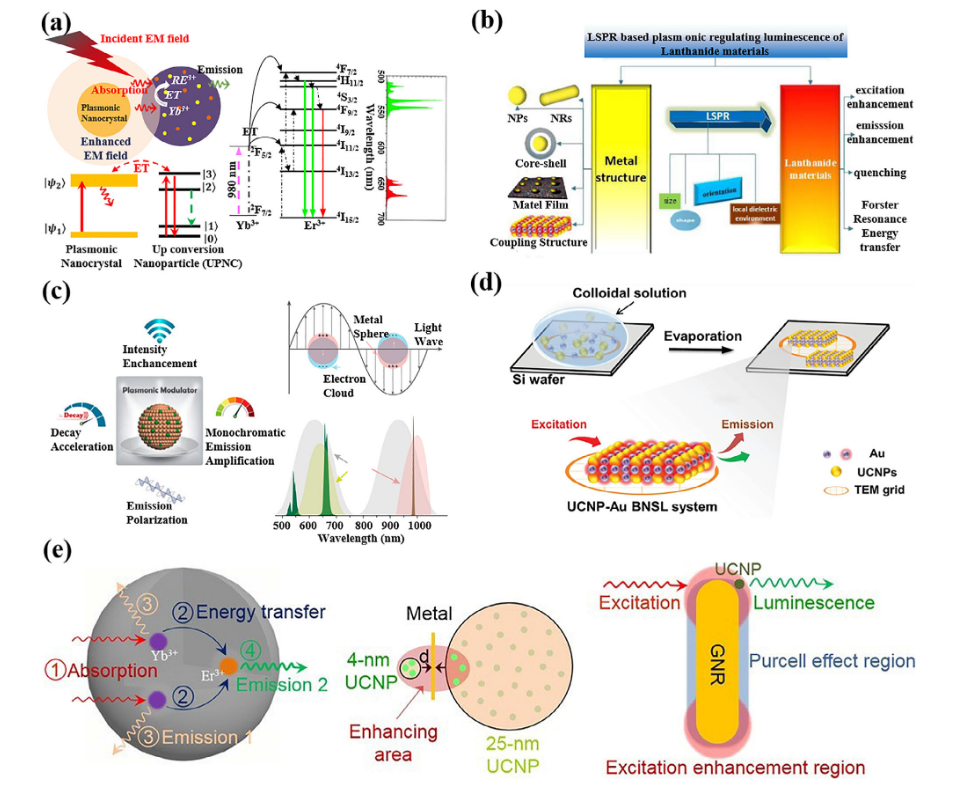

图5 (a)UCNPs与外部激发场耦合的发光机制。

(b)基于LSPR的镧系材料发光示意图。

(c)金属纳米颗粒中LSPR的等离子体光谱与上转换发光体的激发或发射光谱重叠原理图。

(d)二维UCNP-Au二元纳米粒子超晶格的蒸发驱动生长示意图。

(e)金纳米棒(AuNRs)尺寸效应诱导的UCNPs等离子体增强发光，以及单个UCNP的等离子体双共振增强发光原理图。

5.4 其他类型荧光材料的MEF

Kamura等通过构建含碳点（CDs）与金纳米粒子的复合光子晶体结构，使CDs光致发光强度提升3倍。该复合体系展现出强发光与偏振特性，其中等离子体激发使线性和非线性光致发光分别增强数倍及20倍。近期研究聚焦于贵金属纳米团簇（NMNCs）的MEF效应，Wang团队利用核壳复合纳米结构实现荧光强度提升3.21倍。Sabzalipoor等采用银树枝状纳米结构表面（DNSs）增强NMNC荧光，其中铜纳米团簇增强效果最为显著。

尽管MEF在调控发光特性方面优势显著，但仍面临金属纳米材料分散均匀性、结构稳定性以及增强距离精准控制等技术挑战。

参考文献：

[1] Ding C, Li W, Huang X, et al. Multifunctional ultra‐bright plasmonic gold@fluorescence nanoprobe for biomedical applications[J/OL]. Aggregate, 2025, 6(5).
