金纳米棒光学特性、制备及应用

2025-11-06 18:13 集臻生物-小颜

1. 金纳米棒的光学特性

1.1 表面等离子体共振（SPR）特性

金纳米棒的光学性质核心在于其独特的局域表面等离子体共振（LSPR）效应，表现为双峰吸收特性：

横向SPR峰（短轴振荡）：固定于520 nm附近（对应金纳米球的LSPR峰），源于电子沿纳米棒短轴的集体振荡，表现为高能共振峰。该峰位几乎不受长径比(AR)变化影响。

纵向SPR峰（长轴振荡）：可调范围550-1550 nm，源于电子沿长轴振荡，其红移规律符合公式Δλ=95×AR。这种各向异性使溶液颜色随AR增加从蓝色渐变为棕色甚至橙红色。

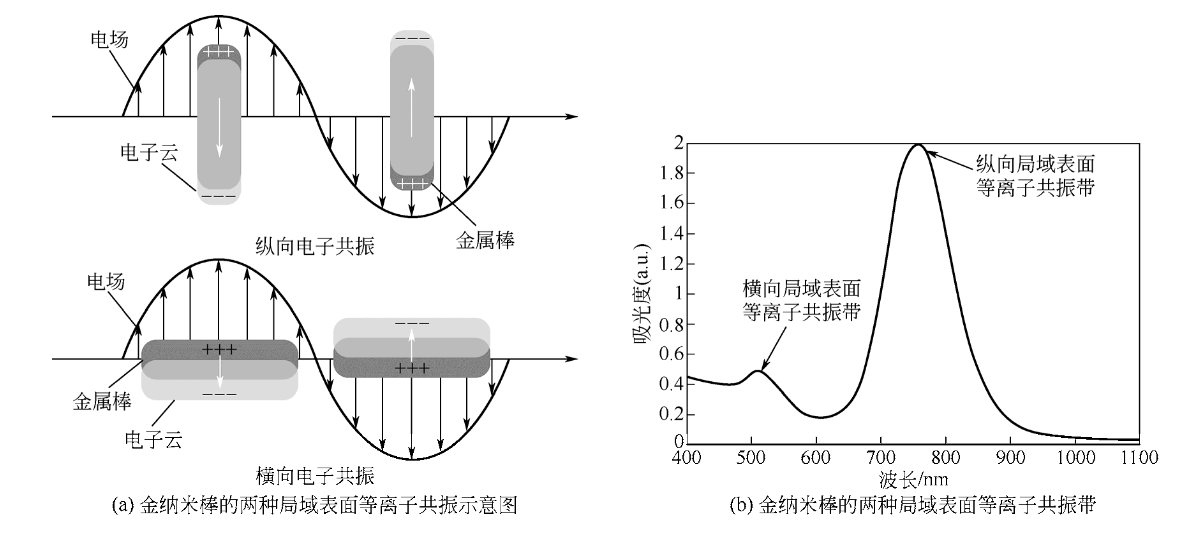

图1 金纳米棒的局域表面等离子共振图

1.2 场增强效应

近场增强：表面局域电磁场增强达10⁷倍，形成"热点"区域，是表面增强拉曼散射(SERS)成像的基础。

远场散射：大尺寸AuNRs（长径>20 nm）以散射为主，而小尺寸（<20 nm）以吸收为主。

1.3 光学调控优势

近红外窗口：600-1400 nm波段穿透深度比可见光高3-5倍，尤其适合深层组织成像。

双模兼容性：同时具备强吸收与散射特性，支持暗场成像、光声成像等多模态技术。

2. 制备与表面修饰

2.1 制备

目前金纳米棒的制备主要有模板法、电化学法、光学法、晶种法等。晶种生长法，因其合成过程相对简便且长径比可灵活调整而成为最为广泛的一种方法。

晶种法合成关键步骤：

种子制备：NaBH₄还原氯金酸制备1~2nm金纳米颗粒作为晶核。
生长调控：CTAB（十六烷基三甲基溴化铵）/NaOL（油酸钠）作为二元表面活性剂，AgNO₃为形貌调控剂、抗坏血酸（AA）为还原剂，通过调整体系中表面活性剂、AgNO₃、AA比例及pH来调控金纳米棒长径比和LSPR峰。

以下是常用的几种制备方法比较：

方法	核心机理	优势	局限性
晶种法	CTAB/Ag⁺协同调控长径比：Ag⁺吸附于{110}晶面抑制横向生长，CTAB形成双层结构导向纵向生长	工艺简单、产率高(>90%)、长径比可控	CTAB细胞毒性需后续处理
电化学法	模板辅助电沉积：在多孔氧化铝模板中电化学还原HAuCl₄	单分散性好(PDI<0.1)	需模板去除步骤，产率低(~30%)
光化学法	UV诱导形貌转变：紫外光照引发球形颗粒各向异性生长	无需还原剂	反应时间长(>6 h)，长径比范围窄
模板法	硬模板限制生长：多孔氧化铝或聚碳酸酯膜孔道约束金原子沉积方向	尺寸均一性好	工艺复杂，难以大规模制备

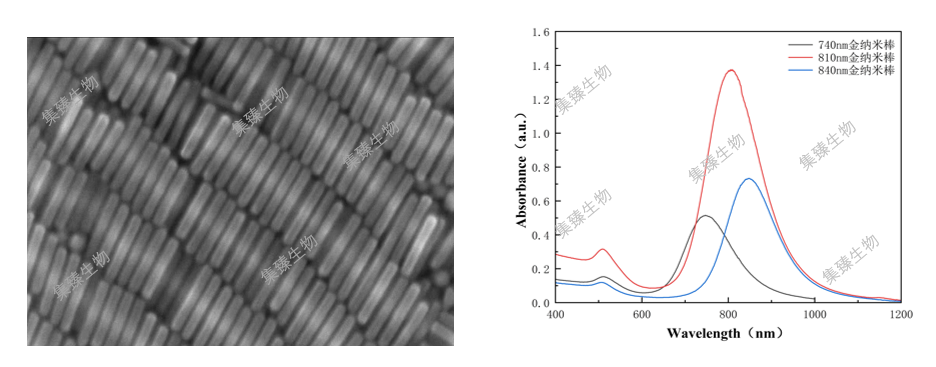

图2 金纳米棒扫描电镜及紫外图

2.2 表面修饰

金纳米棒在生物应用中面临的核心问题是合成过程中残留的CTAB的细胞毒性和稳定性不足。常见的金纳米棒表面修饰法主要有配体交换、层层组装、无机包覆、生物偶联。

方法	代表材料	效果	机制
配体交换	硫醇-PEG(MW=5000)	细胞存活率从40%(CTAB)提升至>90%，血浆半衰期延长至12 h	Au-S共价键取代CTAB，PEG提供空间位阻
层层自组装	PAH/PSS聚电解质多层	Zeta电位从+35 mV(CTAB)变为-25 mV，降低肝脏摄取率50%	静电逐层沉积形成5-10 nm厚聚合物壳
无机包覆	SiO₂壳层(厚度20 nm)	光热转换效率保持85%以上，SERS增强因子达10⁸	Stöber法原位水解TEOS，形成介孔二氧化硅壳
生物偶联	EDC/NHS活化羧基-抗体	EGFR抗体偶联效率达92%，肿瘤靶向特异性提高8倍	碳二亚胺催化酰胺键形成

3. 应用

金纳米棒因其独特的可调表面等离子体共振特性和各向异性光学性质，在生物标记、医学成像和癌症治疗等领域展现出巨大潜力。其光学性能（如纵向与横向SPR峰）可通过长径比精确调控，尤其在近红外区（600–1400 nm）的光热转换效率使其成为生物医学应用的理想材料。金纳米棒在生物医学中的应用已从单一成像发展为诊疗一体化平台，但其临床转化仍需重点解决标准化制备与长期生物安全性评估问题。
